五、 | 选型参考 |
| 1、 | 除氧设备选型 | | 除氧设备选型的主要依据是处理量,一般而言设备处理量应为实际需水量的1.25倍左右,各种型号设备的具体处理量参见表一, 表中所标识的型号为设备的最小处理量。若需水量有其他要求(例如需水量未包含在表中或用水量在不同时期变化较大等),可与本公司技术部门联系,设备变动一般不影响价格。 | 2、 | 配套设备选型 | | 除氧设备所需主要配套设备有水泵、水箱等,其中水箱可由原来的软水箱替代,亦可选用专用的除氧水箱,除氧水箱容积一般为设备处理量的50%左右,其密封及连接方式参见附图。除氧泵要求清水泵即可,扬程最好在50米以上,流量为设备处理量的1.25~1.5倍左右。具体型号见下表:
| | 除氧器 | 型号 | YJX-4 | YJX-10 | YJX-16 | YJX-20 | YJX-35 | YJX-42 | YJX-54 | YJX-70 | 出力t/h | 2-4 | 6-10 | 12-16 | 18-20 | 32-35 | 40-45 | 50-58 | 74-80 | 除氧泵 | 型号 | IS 50-32-200 | IS65-40-200 | IS 80-50-200 | IS 100-65-200 | 出力t/h | 7.6 | 12.5 | 20 | 25 | 50 | 50 | 60 | 100 | 扬程m | 52.0 | 50 | 50 | 50 | 50 | 50 | 54 | 50 |
| | 除氧泵选型参考 | |
注:对于处理量大于45 t/h的设备,除氧泵的选型主要由用户自己完成
|
|
六、 | 运行操作规程 |
| 1、启动前检查:软水箱水位应处于中等高度;解析器出水口至水箱之间管路应保持畅通,阀门全开;电控箱状态处于手动档。
2、接通电控箱电源;启动除氧水泵。
3、将加热器温度调至320℃左右,反应器温度调至300℃左右,接通加热器、反应器电源(钮子开关接通,电控箱右下角两个指示灯亮,温度指示控制仪下侧指示灯亮)。
4、观察温度指示达到额定要求后温度指示控制仪的自控情况,温度达到要求即可实现自控,稳定运行20分钟后可取样分析;(温度上升时可适当调整加热器额定温度,以配合反应器稳定工作)。
5、温度稳定后可启动补水泵向后续工段补水;(正常运转时除氧器出水量大于补水量,部分除氧水回流至软水箱或流至专用水箱)。
6、停机:需要停机时应先切断反应器和加热器电源,然后再停除氧泵。
7、再次使用时重复步骤 2~5,温度控制仪一般不需要再进行调整。
|
|
七、 | 供货清单 |
| 1、 | 除氧设备主体供货清单 | | 解吸除氧设备的主体在出厂时已进行了初步组装,设备的加热器、反应器、换热器和电控柜统一组装在支架上;根据型号的不同(即处理量的不同)设备所配备的引射器数量也有所不同,详见下表。
| | 部件\型号 | YJX-4 | YJX-10 | YJX-16 | YJX-20 | YJX-35 | YJX-42 | YJX-54 | YJX-70 | 控制器(套) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 加热反应器 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 解吸器(件) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 分离器(件) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 引射器 | 1 | 1 | 1 | 2 | 2 | 3 | 3 | 4 |
| | 除氧器供货清单 | |
注:当运输不便或具体情况需要时,也可能以其他包装形式供货。
| 2、 | 随机附件 | | 为了让用户能更好地保养设备,使设备始终运行于最佳状态,本公司在供应设备的同时随机提供下列附件,请注意查收:
| | 附件名 | 数量 | 备 注 | 附件名 | 数量 | 备 注 | 电热管 | 2支 | 平均寿命约3年 | 安装图 | 1张 | 设备安装图表 | 料 斗 | 1支 | 添加反应剂时用 | 电路图 | 1套 | 电控柜原理图 | 反应剂 | 适量 | 活性炭+催化剂 | 合格证质保卡 | 各1张 | 加盖公章有效 |
| | 除氧器随机附件清单 |
|

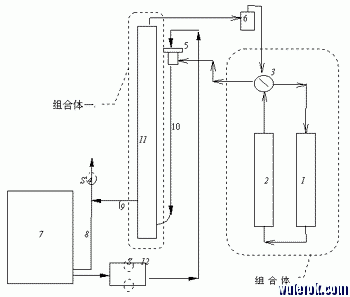

八、 | 设备运行示意图(点击看大图) |
|
上图所示为设备安装后的运行示意图,供货范围参见"供货清单" |
|

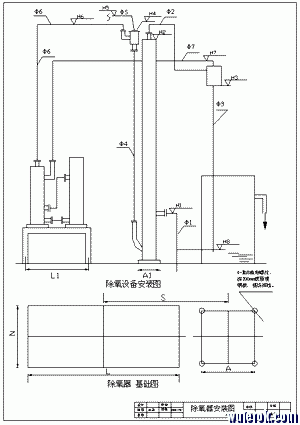

九、 | 设备安装图 |
| 基础尺寸表 单位: mm
代号\型号 | YJX-4 | YJX-10 | YJX-16 | YJX-20 | YJX-35 | YJX-42 | YJX-54 | YJX-70 | L | 1300 | 1300 | 1500 | 1500 | 1650 | 1800 | 2000 | 2250 | A | 250 | 300 | 390 | 390 | 440 | 490 | 540 | 600 | N | 325 | 400 | 400 | 425 | 450 | 525 | 625 | 1000 | S | ≥1500 |
|
备注:
1、设备距墙>300mm;设备地基尺寸见地基图;
2、设备对地基无特殊要求,只需水平即可;
3、系统安装时应保证解吸器顶部高于软化水箱最高液面1500~2000mm ;
4、设备的相对位置及距离S是为检修方便而设,可根据实际情况自由调整;
5、由于可能存在误差及其他因素,建议用预埋钢板替代地脚螺栓, 现场焊接;
6、设备出厂方式根据具体情况有所不同;如有变动, 请参照随机资料, 恕不另行通知。 |
|
十、 | 安装尺寸表(单位:mm) |
|
项目 | YJX-4 | YJX-10 | YJX-16 | YJX-20 | YJX-35 | YJX-42 | YJX-54 | YJX-70 | H1 | <1000 | <1000 | <1000 | <1000 | <1000 | <1000 | <1000 | <1000 | H2 | 4150 | 4250 | 4250 | 4500 | 4500 | 4500 | 4750 | 5000 | H3 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | H4 | 5000 | 5500 | 5500 | 5500 | 5500 | 5500 | 5500 | 5500 | H5 | 5300 | 5800 | 5800 | 5800 | 5800 | 5800 | 5800 | 6000 | H6 | 5300 | 5800 | 5800 | 5800 | 5800 | 5800 | 5800 | 6000 | H7 | 4900 | 5400 | 5400 | 5400 | 5400 | 5400 | 5400 | 5400 | H8 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | Φ1 | Φ76×3.5 | Φ102× 4 | Φ102× 4 | Φ102× 4 | Φ133× 4 | Φ159×4.5 | Φ217× 6 | Φ217× 6 | Φ2 | Φ45× 3 | Φ76×3.5 | Φ76×3.5 | Φ76×3.5 | Φ83× 4 | Φ108×4 | Φ159× 4.5 | Φ159× 4.5 | Φ3 | Φ26× 3 | Φ32× 3 | Φ32× 3 | Φ32× 3 | Φ42× 3 | Φ42×3 | Φ57× 3 | Φ57× 3 | Φ4 | Φ45× 3 | Φ76×3.5 | Φ76×3.5 | Φ76×3.5 | Φ76×3.5 | Φ76×3.5 | Φ76×3.5 | Φ76×3.5 | Φ5 | Φ45× 3 | Φ76×3.5 | Φ76×3.5 | Φ76×3.5 | Φ83× 4 | Φ108×4 | Φ108× 4 | Φ108× 4 | Φ6 | Φ38× 3 | Φ57×3.5 | Φ57×3.5 | Φ76×3.5 | Φ83× 4 | Φ108×4 | Φ159× 4.5 | Φ159×4.5 | Φ7 | Φ38× 3 | Φ57×3.5 | Φ57×3.5 | Φ76×3.5 | Φ83× 4 | Φ108×4 | Φ159×4.5 | Φ159×4.5 | L | 1300 | 1500 | 1500 | 1500 | 1650 | 1800 | 2000 | 2250 | A | 250 | 300 | 390 | 390 | 440 | 490 | 540 | 600 | 引射器 | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 4 |
|

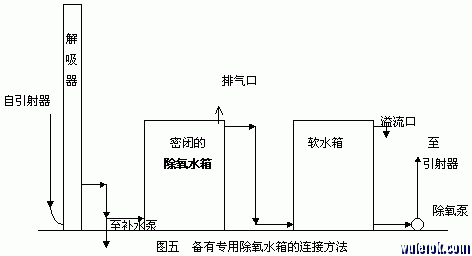

十一、除氧水箱 |
|
注:
1、解吸除氧器本不再需要加装除氧水箱,但在实际应用中,有些用户自己需要加装;2、本图只是示意性地表示了除氧水箱、软水箱等设备的连接方式,由于现场情况不尽相同,所以具体的连接方式应由设计人员和安装人员根据实际情况来确定;3、上图所示连接方式在实际已有应用;效果良好。
|
