2850说明书上的图表问题

xxd781130

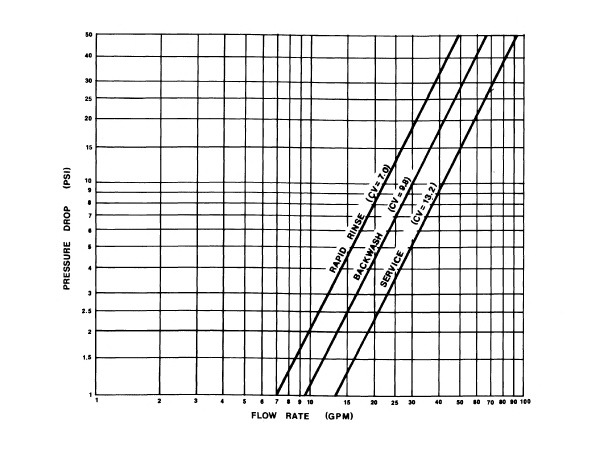

这是2850说明书上的图表,横坐标是表示进入富来阀的水流量吗?纵坐标是表示进入富来阀的水压,还是水进入富来阀的压力降?希望高人们针对此图表进行一下解说!!!!!!!!!!!!!!!!!!!!!!

sanshi2766

我也帮你转换过来，请高手们解答吧。
我在瞎猜一个，
此表是指在某个压力下产生的运行或反洗或正洗的流量，从此表还可以计算出阀体压力降的大小
横坐标表示运行或反洗或正洗流量（Qf），1GPM=0.227m3/h。或1m3/h=4.4GPM
纵坐标是表示进水压力，及原水进阀体的压力，1psi=0.006895MPa，或1MPa=14.504psi
而斜线上的Cv指控制阀阻力系数，没有单位，
而控制阀压力降大小等于
[Qf （单位m3/h） X4.4]/Cv=？单位psi
或者
{[Qf1（单位GPM）]/Cv}/14.504=？单位MPa

[ 本帖最后由 sanshi2766 于 2008-1-21 09:50 编辑 ]
